液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。

液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。

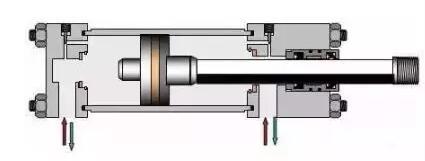

液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

液压传动原理

以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。

1、动力部分：将原动机的机械能转换为油液的压力能（液压能）。例如：液压泵。

2、执行部分：将液压泵输入的油液压力能转换为带动工作机构的机械能。例如：液压缸、液压马达。

3、控制部分：用来控制和调节油液的压力、流量和流动方向。例如：压力控制阀、流量控制阀和方向控制阀。

4、辅助部分：将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。

液压缸的结构形式：

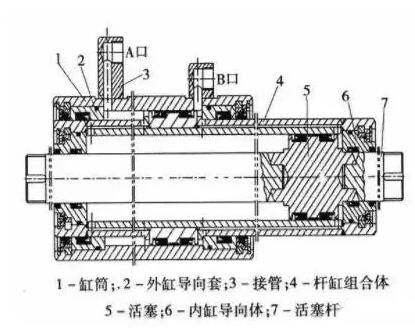

活塞式：单活塞杆液压缸只有一端有活塞杆。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。

伸缩式液压缸：具有二级或多级活塞，伸缩式液压缸中活塞伸出的顺序式从大到小，而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程，而缩回时长度较短，结构较为紧凑。此种液压缸常用于工程机械和农业机械上。

摆动式液压缸：是输出扭矩并实现往复运动的执行元件，也称摆动式液压马达。有单叶片和双叶片两种形式。定子块固定在缸体上，而叶片和转子连接在一起。根据进油方向， 叶片将带动转子作往复摆动。

内部结构设计宗旨

依据现场工作温度、工作介质及本厂加工情况而定。以机械设计手册为依据，计算出内部结构的尺寸。

1.密封的选用必须根据现场工作温度、环境污染情况、工作介质来选用。水-乙二醇介质不能使用聚氨酯密封。

2.油缸的缸头尽量采用V型组合密封，这样可以弥补沟槽加工光洁度的误差。

3.密封沟槽尺寸严格依据设计手册进行设计。

4.油缸活塞密封一般选用格莱圈加导向带，格莱圈的耐高温和抗污染性比较好。

5.气缸密封一般选用日本NOK系列，一定不要使用国产油缸密封，否则气缸启动阻力太大，动作不平稳甚至不工作。

6.油缸缸头缸底和缸筒之间的O型圈密封，最好加挡圈，这样可以弥补加工制作的误差。

7.缸筒和缸头缸底以及中摆的联接尽量不采用焊接的方式，因为焊接会造成缸筒变形，可用螺纹联接或其他连接方式。

液压缸爬行故障分析及处理

1.密封圈压得太紧，处理方法：调整密封圈，使其不松不紧，保证活塞杆能来回用手拉动。

2.缸某处形成负压，处理方法：找出液压缸形成负压处加以密封；并排气。

3.缸或管道内存有空气，处理方法：设置排气装置；若无排气装置，可开动液压系统以最大行程往复数次，强迫排除空气；对系统及管道进行密封。

4.活塞与活塞杆不同轴，处理方法：两者装在一起，放在V形块上校正，使同度误差在0.04mm以内；换新活塞。

5.活塞杆不直（有弯曲），处理方法：单个或连同活塞放在V形块上，用压力机控直和用千分表校正调直。
