一、 实验目的:
1. 熟悉换向阀典型的内部结构、工作原理及职能符号;
2. 了解换向阀的工业应用领域;
3. 培养学习液压传动课程的兴趣,以及进行实际工程设计的积极性,为调动学生进行创新设计,拓宽知识面,打好一定的知识基础;
4. 通过该实验,可利用不同类型的换向阀设计类似的换向回路。
二、 实验器材:
1. 实验台 1台
2. 换向阀 1只
3. 液压缸 1只
4. 溢流阀 1只
5. 油管 若干
6. 压力表(量程:10MPa) 1只
三、 实验原理:
四、 实验步骤:
1. 根据试验内容,设计实验所需回路,所设计的回路必须经过认真检查,确保正确无误;
2. 按照检查无误的回路要求,选择液压元件,并且检查其性能的完好性;
3. 将检验好的液压元件安装在插件板的适当位置,通过快速接头和软管按照回路要求,把各个元件连接起来(包括压力表)。(注:并联油路可用多孔油路板);
4. 将固定好的电磁阀及行程开关按照电器接线图连接起来,掌握接近开关的接线方法和工作原理;
5. 按照回路图,确认安装连接正确后,旋松泵出口处的溢流阀。经过检查确认正确无误后,再启动油泵,按要求调压;
6. 系统溢流阀做安全阀使用,不得随意调整;
7. 调整系统压力,使系统工作压力在系统额定压力范围;
8. 实验完毕后,应先旋松溢流阀手柄,然后停止油泵工作。经确认回路中压力为零后,取下连接油管和元件,归类放入规定的抽屉中或规定地方,并保持系统的清洁。
参考液压实验回路(可根据实际配置完成相关的液压回路):

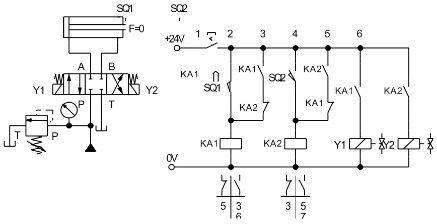

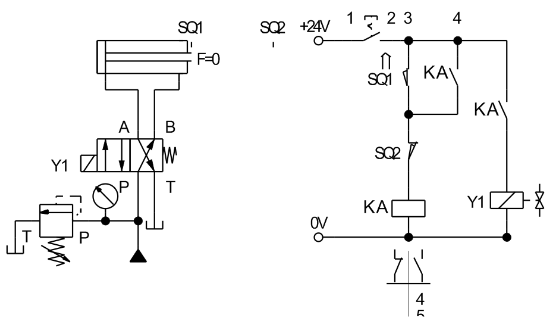

两位四通电磁换向回路
|
