一、 实验目的:
1. 了解三位四通电磁换阀的各类中位机构(如H、M)的结构、工作原理;
2. 了解卸荷回路在工业中的应用。
二、 实验器材:
1. 实验台 1台
2. 三位四通电磁换向阀 1只
3. 油缸 1只
4. 压力表 1只
5. 油管及导线 若干

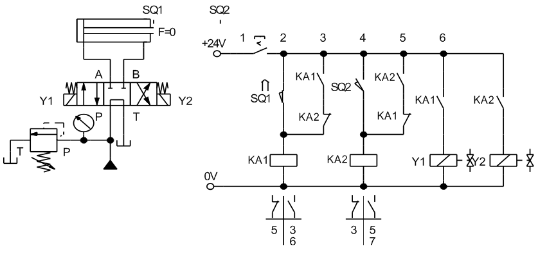

三、 实验原理:
四、 实验步骤:
1. 依据实验原理回路图准备好液压元器件;
2. 按照液压回路准确无误的连接液压回路,并把溢流阀的全部松开;
3. 启动泵站电机,让电磁阀的左位工作(或右位工作)。
4. 调节溢流阀的开口使油缸的运行速度适中后,在活塞杆运行到恰当的位置时,让电磁阀置于中位卸荷。
5. 接入限位开关,让油缸自动运行。
6. 实验完毕后,应先旋松溢流阀手柄,然后停止油泵工作。经确认回路中压力为零后,取下连接油管和元件,归类放入规定的抽屉中或规定地方,并保持系统的清洁。
|
